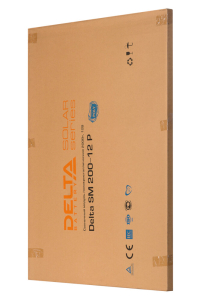

Солнечные модули SM 200-12 P состоят из кремниевых элементов, преобразующих солнечную энергию в электрическую. Модуль состоит из спаянных фотоэлементов, количество которых кратно 36. Все преобразователи покрыты защитной пленкой EVA и вставлены в раму из анодированного алюминия.
Фотоэлементы
- ТехнологияПоликристалл
- Толщина ячейки220 мкм
- Кол-во ячеек72 (6х12)
- Размер ячеек-
- Категория качестваGrade A
Электрические параметры (STC)*
- Пиковая электрическая мощность (Pmax)200 Вт
- Толеранс+3 %
- Номинальное напряжение (Unom)12 В
- Напряжение в точке максимальной мощности (Ump)19.59 В
- Ток в точке максимальной мощности (Imp)10.76 А
- Ток короткого замыкания (Isc)11.46 А
- Напряжение холостого хода (Uoc)22.31 В
- Максимальный номинал последовательного предохранителя15 А
- КПД элемента ФЭМ17,48 %
- Практический КПД модуля15,18 %
*Стандартные условия измерения (STC): плотность света 1000 ВТ/м2, воздушная масса АМ=1,5, номинальная температура 25oС
Температурные коэффициенты
- NOCT* (±2°С)47±2°С
- По мощности (Pmax)-0,45 %/°С
- По напряжению (Uoc)-0,35 %/°С
- По току (Isc)0,04 %/°С
- Температура эксплуатации и хранения-40 ÷ 85°С
*NOCT – нормальная рабочая температура солнечного модуля
Механические параметры
- Размеры модуля 1330 х 990 х 35 мм
- Вес16.4 кг
- Фронтальное стеклоКалёное просветленное стекло 3,2 мм
- РамаАнодированный алюминий
- Клеммная коробкаIP 65
- КоннекторыMC4
- Длина кабеля900 мм
- Сечение кабеля2.5 мм²
- Количество диодов2
- Ветровая нагрузка2400 Па
